耐酸碱磁力泵MP
高效能小型磁力泵、规格齐全、最适合嵌入式应用
上一个：没有了
下一个：耐酸碱磁力泵PX
产品描述：

1.系列代码
Series Symbol 		MP
2.规格
Specification 		6,10,15,20,
30,40,55,
70,100,120
3.类型
Type 		R: 标准型 Standard
RZ: 高扬程型 High head
RX: 大流量型 High capacity
4.配管形式
Type of Connection

无标志: 软管连接
M: G 螺纹连接
U: 由任
Non-code: means the ordinary type,
M: means the thred mouthpiece,
U: Union

5.泵体材质
Casing Material 		G: GFRPP
C: CFRPP
P: PVDF
E: CFRETFE
6.泵轴材质
Shaft Material 		A: 高铝陶瓷 CERAMIC
S: 碳化硅 SSIC
7.轴承材质
Bearing Material 		C: 碳 CARBON
R: 填充四氟 PTFE
S: 碳化硅 SSIC
8.O型圈材质
O-Ring Material 		E: 三元乙丙 EPDM
V: 氟橡胶 VITON
9.频率
Frequency 		无标志：普通50/60HZ
NO code: Nomal
-5: 50HZ

产品参数：

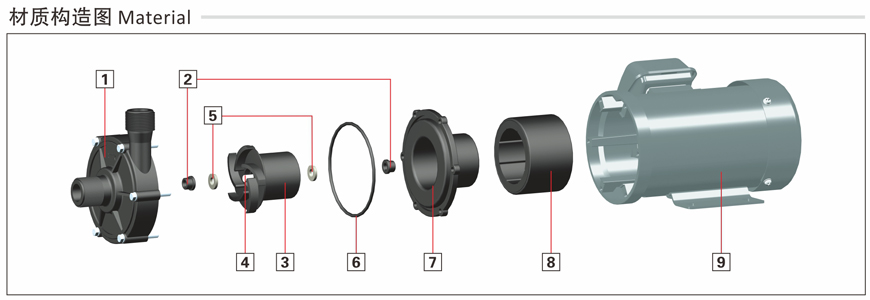

编号NO. 名称 Description ACE ACV ARE ARV SSE SSV
1 前盖 Pump casing GFRPP/CFRPP/PVDF/CFRETFE
2 轴承 Bearing

CARBON

CARBON PTFE
3 叶轮 Impeller unit GFRPP/CFRPP/PVDF/CFRETFE
4 泵轴 Shaft CERAMIC SSIC
5 止推环 Thrust ring CERAMIC SSIC
6 O形圈 O-Ring

EPDM

VITON EPDM VITON EPDM VITON
7 后盖 Rear casing GFRPP/CFRPP/PVDF/CFRETFE
8 驱动磁铁 Drive magnet Isotropic ferrite
9 马达 Motor

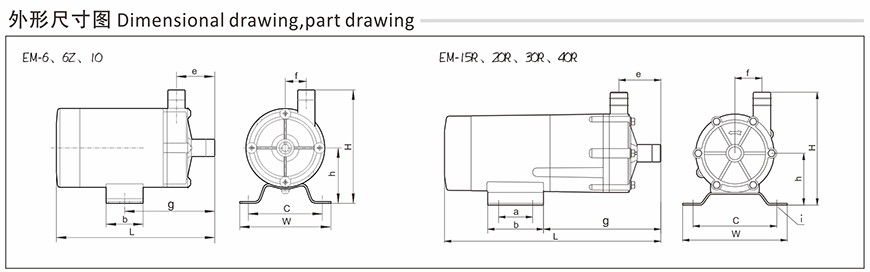

型号
Model 		W H L a b c h e f g i
MP-6 74 83 129 - 30 60 36 31 17 74 2-Φ6
MP-6Z 74 83 129 - 30 60 36 31 17 74 2-Φ6
MP-10 74 83 129 - 30 60 36 31 17 74 2-Φ6
MP-15R 83 100 194 49 64 68 45 39 23 92 4-6×10
MP-20R 85 115 211 30 50 68 56 38.5 28.5 106 4-5.5×10
MP-30R 120 130 248 40 64 100 60 48 31 135 4-Φ9
MP-40R 120 130 241 40 64 100 60 48 31 135 4-Φ9

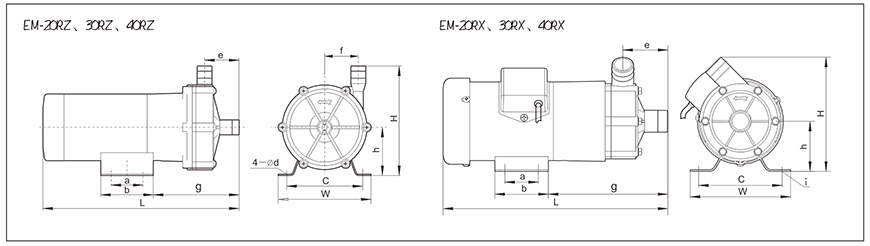

型号
Model 		W H L a b c h e f g i
MP-20RZ 85 126 212 30 50 68 56 40 40 109 4-5.5×10
MP-30RZ 120 130 234 40 64 100 60 40 40 120 4-Φ9
MP-40RZ 120 150 241 40 64 100 60 40 45 128 4-Φ9
MP-20RX 85 130 220 30 50 68 56 46.5 - 118 4-5.5×10
MP-30RX 120 137 257 40 64 100 60 54 - 137 4-Φ9
MP-40RX 120 140 269 45 75 100 64 54 - 143 4-9×14

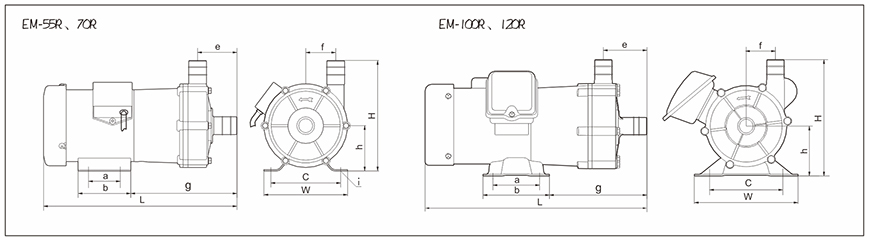

型号
Model 		W H L a b c h e f g i
MP-55R 120 158 277 45 75 100 65 56.5 43 152 4-9×14
MP-55R-5 120 158 277 45 75 100 65 56.5 43 152 4-9×14
MP-70R 143 158 286 70 96 108 65 56.5 43 135 4-9×22
MP-100R 156 174 335 70 100 110 74 65.5 44 147 4-9×27
MP-100R-5 156 174 335 70 100 110 74 65.5 44 147 4-9×27
MP-120R 140 210 369 98 128 110 95 80 51 120.5 4-Φ12

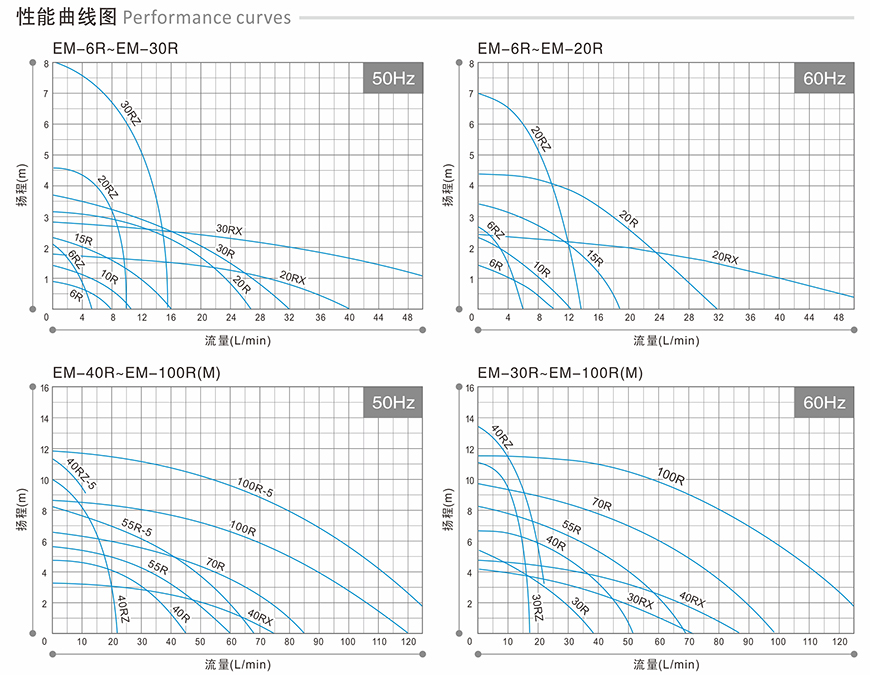

性能曲线表：




规格表：


型号

Model

软管接口式

Tube interface

螺纹接口式Spiral interface

R-M RX-M RZ-M

最大流量

Max.Capacity

(L/min)

50Hz/60Hz

最高扬程

Max.Head(m)

50Hz/60Hz

比 重

Specific weight

电 机

Motor

重 量

Weight(kg)

入口

Inlet

(mm)

出口

Outlet

(mm)

入口/出口

Inlet/Outlet

(Inch) (Inch)

联接节规格

(mm)

输出
Out put
(w)

50Hz/60Hz

相

Phase

MP-6R 14 14 - - 8.0/9.0 1.0/1.4 1.2 6/6 1 0.9
MP-6RZ 14 14 - - 5.5/6.0 2.1/2.7 1.1 1
MP-10R 14 14 - - 11/12 1.5/2.1   1
MP-15R 16 16 G 3/4 13 16/19 2.4/3.4 1.3 10/10 1 1.5
MP-20R 18 18 G 3/4 16 27/32 3.1/4.3 1.1 20/20 1 1.9
MP-20RX 26 26 G1 20 46/52 1.8/2.5 1.3 1
MP-20RZ 17.5 17 G 3/4 13 10/11 4.6/6.9 1.1 1
MP-30R 20 20 G 3/4 16 32/38 3.8/5.4 1.3 45/45 1 3.1
MP-30RX 26 26 G1 20 62/72 2.9/4.1 1.1 1
MP-30RZ 17.5 17 G 3/4 13 15/17 8.0/11 1.0 1
MP-40R 20 20 G 3/4 16 45/52 4.6/6.5 1.1 65/65 1 3.8
MP-40RX 26 26 G1 20 75/85 3.3/4.7 1
MP-40RZ 20 20 G 3/4 16 22/22 10/13.5 1.0 1
MP-40RZ-5 20 20 G 3/4 16 11/- 11.5/- 65/- 1
MP-55R 26 26 G1 20 60/70 5.6/8.2 1.2 90/90 1or3 6.0
MP-55R-5 70/- 8.2/- 90/- 1or3
MP-70R 26 26 G1 20 86/97 6.7/9.7 1.0 150/180 1or3 6.6
MP-70RZ 20 20 G 3/4 16 40/43 14.3/20.3 180/216 1or3
MP-100R 26 26 G1 20 120/135 8.6/11.9 1.2 260/265 1or3 8.1
MP-100R-5 135/- 11.7 1.1 260/- 1or3
MP-120R - - G 3/4 36 220/220 10.5/10.5 1.2 370/370 1or3 8.5
