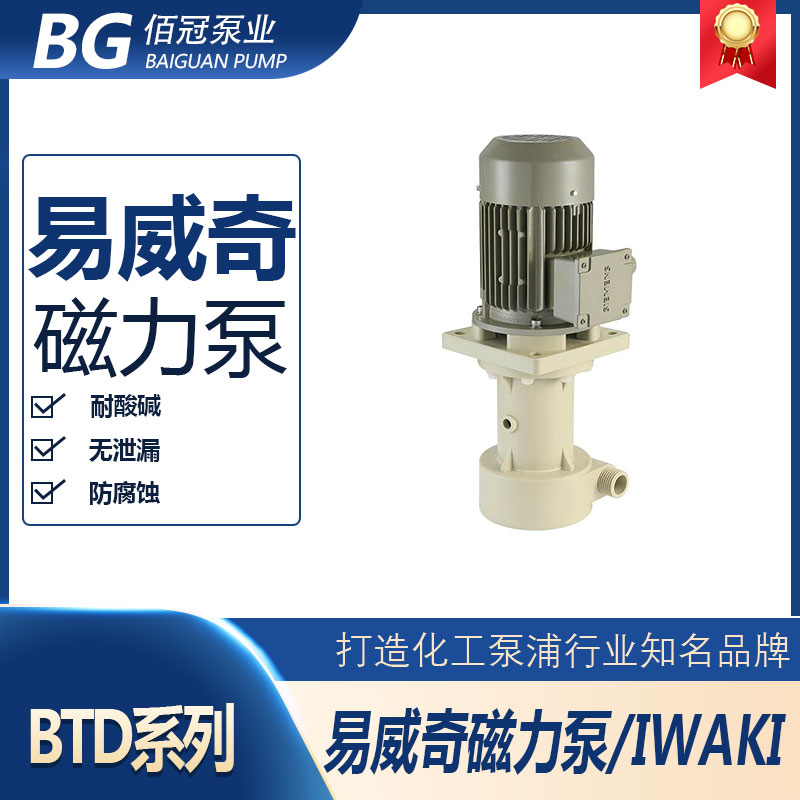

可空转直立式耐酸碱泵浦BTD
泵体采用FRPP PVDF材质能耐高温耐腐蚀
干式液封设计，可防止马达轴承被化学气体侵蚀
无轴封设计，不会因空运转而损坏
适合蚀刻喷洗设备.废气洗涤塔冷却循环及搭配过滤器使用。
上一个：可空转直立式耐酸碱泵浦BTD
下一个：没有了
1.系列代码 Series Symbol BTD
2.口径 In-Outlet 40: 1.5" 50: 2" 65: 2.5"
80: 3" 100: 4"
3.比重 Specfic Weight

VK-1.1 VP-1.4

4.马力 Motor Power 1: 1HP 2: 2HP 3: 3HP
5: 5HP 7.5: 7.5HP
10: 10HP 15: 15HP
5.频率 Frequency 5: 50Hz 6: 60Hz
6.橡胶材质 Rubber Material

N: 丁晴橡胶NBR E: 三元乙丙EPDM
V: 氟橡胶VITON G: GFRPP

7.泵体材质 Pump Material

G: GFRPP C: CFRPP
A: CPVC P: PVDF

8. 注 Notes

B-采用GFRPP材质之马达连接座
Motor spacer is GFRPP

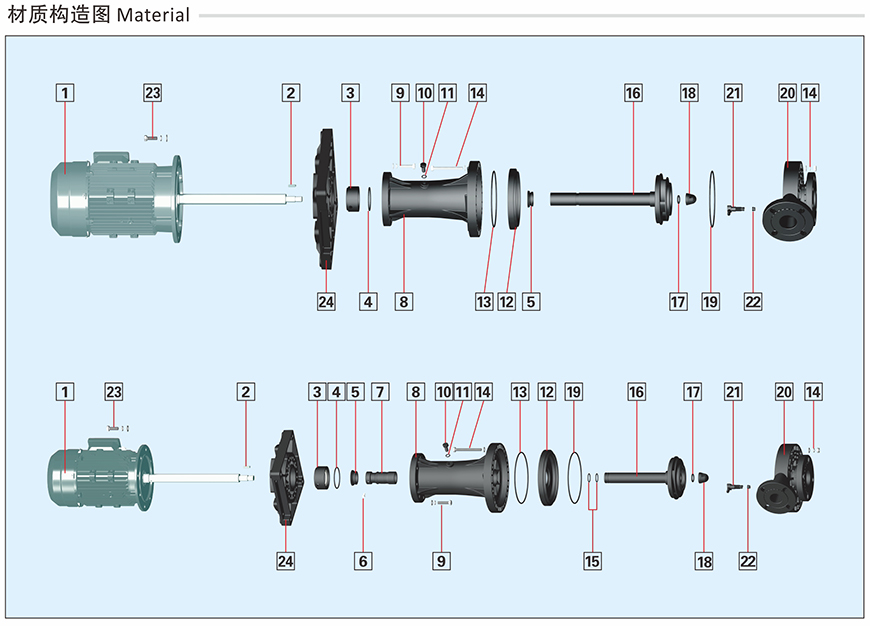

产品参数：




编号 NO. 名称 Description   编号NO. 名称 Description
1

马达

Motor

  13 后封盖O环
Back cover O-ring 		NBR/EPDM/VITON
2

轴心键

Shaft key

SUS 14 前封盖螺丝
Front cover screw 		SUS/PVC/Ti
3

液封陶瓷

Seal ceramic

FRPP/CFRPP/CPVC/PVDF/CERAMIC 15 叶轮管O环
Impeller O-ring 		NBR/EPDM/VITON
4 液封陶瓷O环
Vapor seal O-ring 		NBR/EPDM/VITON 16 叶轮
Impeller 		FRPP/CFRPP/CPVC/PVDF/SUS
5

液封

Vapor seal

NBR/EPDM/VITON 17 叶轮螺母O环
Impeller nut O-ring 		NBR/EPDM/VITON
6 轴套螺丝
Shaft sleeve screw 		SUS 18 叶轮螺母
Impeller nut 		FRPP/CFRPP/CPVC/PVDF/SUS
7 轴心套筒
Shaft sleeve 		FRPP/CFRPP/CPVC/PVDF/SUS 19 前封盖O环
Front cover O-ring 		NBR/EPDM/VITON
8 主体
Main body 		FRPP/CFRPP/CPVC/PVDF/SUS 20 前封盖
Front cover 		FRPP/CFRPP/CPVC/PVDF/SUS
9

主体螺丝

Main body screw cap

SUS/Ti 21 排气阀
Air release valve 		FRPP/CFRPP/CPVC/PVDF
10 排放螺丝
Release screw 		PVC 22

排气阀垫片

Air release valve packing

NBR/EPDM/VITON
11

排放螺丝O环

Release screw O-ring

EPDM/VITON 23 马达螺丝
Motor screw 		SUS
12 后封盖
Back cover 		FRPP/CFRPP/CPVC/PVDF 24 马达连接座
Motor spacer 		FRPP


性能曲线表：

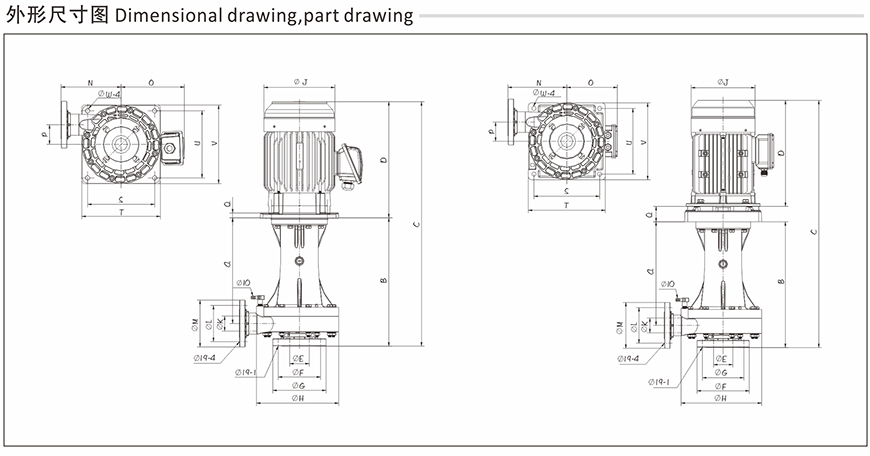

型号 Model A B C D E F G H I J K L
BTD-40VK-1 350 425 766 341 50 120 155 230 4 198 40 105
BTD-40VK-2 350 425 766 341 50 120 155 230 4 198 40 105
BTD-40VK-3 350 425 766 341 50 120 155 230 4 198 40 105
BTD-50VK(P)-3 350 425 766 341 65 140 175 260 4 198 50 120
BTD-50VK(P)-5 350 425 810 385 65 140 175 260 4 235 50 120
BTD-65VK-5 350 425 810 385 80 150 190 260 8 235 65 140
BTD-65VK(P)-7.5 350 425 877 452 80 150 190 260 8 272 65 140
BTD-65VK(P)-10 350 425 915 490 80 150 190 260 8 272 65 140
BTD-40VK-1-B 350 425 753 276 50 120 155 230 4 177 40 105
BTD-40VK-2-B 350 425 753 276 50 120 155 230 4 177 40 105
BTD-40VK-3-B 350 425 777 300 50 120 155 230 4 216 40 105
BTD-50VK(P)-3-B 350 425 777 300 65 140 175 260 4 216 50 120
BTD-50VK(P)-5-B 350 425 835 358 65 140 175 260 4 216 50 120
BTD-65VK-5-B 350 425 835 358 80 150 190 260 8 216 65 140
BTD-65VK(P)-7.5-B 350 425 910 433 80 150 190 260 8 258 65 140
型号 Model M N O P Q R S T U V W
BTD-40VK-1 145 170 188 65 16 185 222 260 222 260 15
BTD-40VK-2 145 170 188 65 16 185 222 260 222 260 15
BTD-40VK-3 145 200 188 65 16 185 222 260 222 260 15
BTD-50VK(P)-3 155 200 188 65 16 185 222 260 222 260 15
BTD-50VK(P)-5 155 200 208 65 16 185 222 260 222 260 15
BTD-65VK-5 175 200 208 65 16 185 222 260 222 260 15
BTD-65VK(P)-7.5 175 200 246 65 20 185 300 350 300 350 18
BTD-65VK(P)-10 175 200 246 65 20 185 300 350 300 350 18
BTD-40VK-1-B 145 170 130 65 52 185 222 260 222 260 15
BTD-40VK-2-B 145 170 130 65 52 185 222 260 222 260 15
BTD-40VK-3-B 145 170 130 65 52 185 222 260 222 260 15
BTD-50VK(P)-3-B 155 200 130 65 52 185 222 260 222 260 15
BTD-50VK(P)-5-B 155 200 170 65 52 185 222 260 222 260 15
BTD-65VK-5-B 175 200 170 65 52 185 222 260 222 260 15
BTD-65VK(P)-7.5-B 175 200 190 65 52 185 300 350 300 350 18

规格表：

型号
Model 		曲线号码
Curves
NO 		口径 Diameter
(mm) 		马力
Power

流量 Flow amount

(L/min)

扬程 Head
(m)

重量

Weight

(Kg)


入口Inlet 出口Outlet VK VP VK VP
Frequency: 50HZ
BTD-40VK-15 A 50 40 1 175 - 6 -
BTD-40VK-25 B 50 40 2 190 - 12 -
BTD-40VK-35 C 50 40 3 270 - 12 -
BTD-50VK(P)-35 D 65 50 3 330 290 12 12
BTD-50VK(P)-55 E 65 50 5 470 400 14 14
BTD-65VK-55 F 80 65 5 500 - 14 -
BTD-65VK(P)-7.55 G 80 65 7.5 590 500 16 18
BTD-65VK(P)-105 H 80 65 10 590 570 18 18
BTD-100VK(P)-155 I 100 100 15 1000 800 27 29
型号
Model 		曲线号码
Curves
NO 		口径 Diameter
(mm) 		马力
Power

流量 Flow amount

(L/min)

扬程 Head
(m)

重量

Weight

(Kg)


入口Inlet 出口Outlet VK VP VK VP
Frequency: 60HZ
BTD-40VK-16 a 50 40 1 120 - 8 -
BTD-40VK-26 b 50 40 2 300 - 10 -
BTD-40VK-36 c 50 40 3 350 - 14 -
BTD-50VK(P)-36 d 65 50 3 - 300 - 12
BTD-50VK(P)-56 e 65 50 5 550 430 15 15
BTD-65VK-56 f 80 65 5 650 - 15 -
BTD-65VK(P)-7.56 g 80 65 7.5 780 600 18 16
BTD-65VK(P)-106 h 80 65 10 890 800 20 18
BTD-100VK(P)-156 i 100 100` 15 1200 1000 25.5 29
