耐酸碱磁力泵MDH
采用最佳水力设计，实现泵浦的高效能
上一个：耐酸碱磁力泵MP
下一个：耐酸碱磁力泵PX
产品描述：

1.系列代码Series Symbol MDH
2.入口口径Suction Size 4:40A(1 1/2") 5:50A(2") 6:65A(2 1/2")
3.出口口径Discharge Size 4:40A(1 1/2") 5:50A(2")
4.马力Motor Power 0:1/2HP(0.37kW) 1:1HP(0.75kW) 2:2HP(1.5kW)
3:3HP(2.2kW) 5:5HP(3.75kW)
5.配管形式Type of Connection F:法兰Flange U:由任Union
6.泵体材质Casing Material G:GFRPP C:CFRPP
P:PVDF E:CFRETFE
7.泵轴材质Shaft Material A:高铝陶瓷CERAMIC S:碳化硅SSIC
8.轴承材质Bearing Material A:高铝陶瓷CERAMIC C:碳CARBON
R:填充四氟PTFE S:碳化硅SSIC
9.O型圈材质O-Ring Material E:三元乙丙EPDM V:氟橡胶VITON
K:高氟化橡胶FKM
10.叶轮代码Code of impeller 5:50HZ 6:60HZ
11.电机类型Motor type 无标志No code:TEFC室内型Indoor type
C:TEFC室外型Outdoor type
A:增安型Increased safety type
12.特殊代码Special code 无标志No code:标准型Standard type
S:特殊型special type

产品参数：

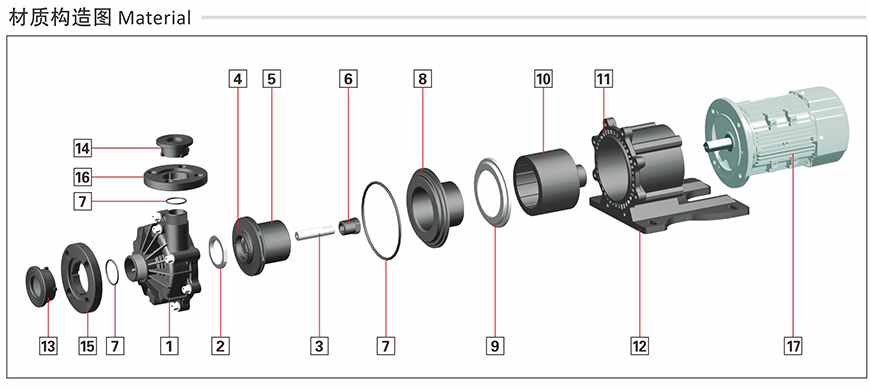

编号
NO. 		名称Description ACE ACV ARE ARV AAE AAV SSE SSV
1 前盖Pump casing GFRPP/ CFRPP/ PVDF/ CFRETFE
2 前止推环Front thrust ring CERAMIC SSIC
3 泵轴Shaft CERAMIC SSIC
4 耐磨环Wear resistant ring PTFE SSIC
5 叶轮Impeller unit GFRPP/ CFRPP/ PVDF/ CFRETFE
6 轴承Bearing CARBON PTFE CERAMIC SSIC
7 O形圈O-Ring EPDM VITON EPDM VITON EPDM VITON EPDM VITON
8 后盖Rear casing GFRPP/ CFRPP/ PVDF/ CFRETFE
9 后盖背板Backup plate SUS304
10 驱动磁铁Drive magnet Nd-Fe-B
11 支架Frame GFRPP / FC
12 底座Base frame GFRPP/ SUS304
13 入口法兰连接件Inlet flange adapter GFRPP/ CFRPP/ PVDF/ CFRETFE
14 出⼝法兰连接件Outlet flange adapter GFRPP/ CFRPP/ PVDF/ CFRETFE
15 入口活动法兰Inlet adjustable flange GFRPP/ PVDF
16 出⼝活动法兰Outlet adjustable flange GFRPP/ PVDF
17 马达Motor

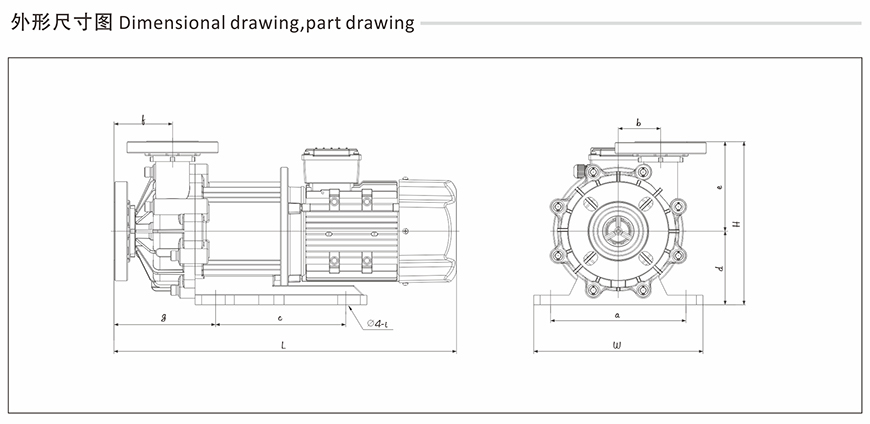

型式Type W H L a b c d e f g i
MDH-440 140 216 428 110 51 98 95 121 87 147 12
MDH-441 160 255 478 130 57.5 130 115 140 104.5 174.5 12
MDH-542 260 255 576 208 65 200 115 140 91 156.5 14
MDH-552 260 255 576 208 65 200 115 140 91 156.5 14
MDH-543 260 255 576 208 65 200 115 140 91 156.5 14
MDH-553 260 255 576 208 65 200 115 140 91 156.5 14

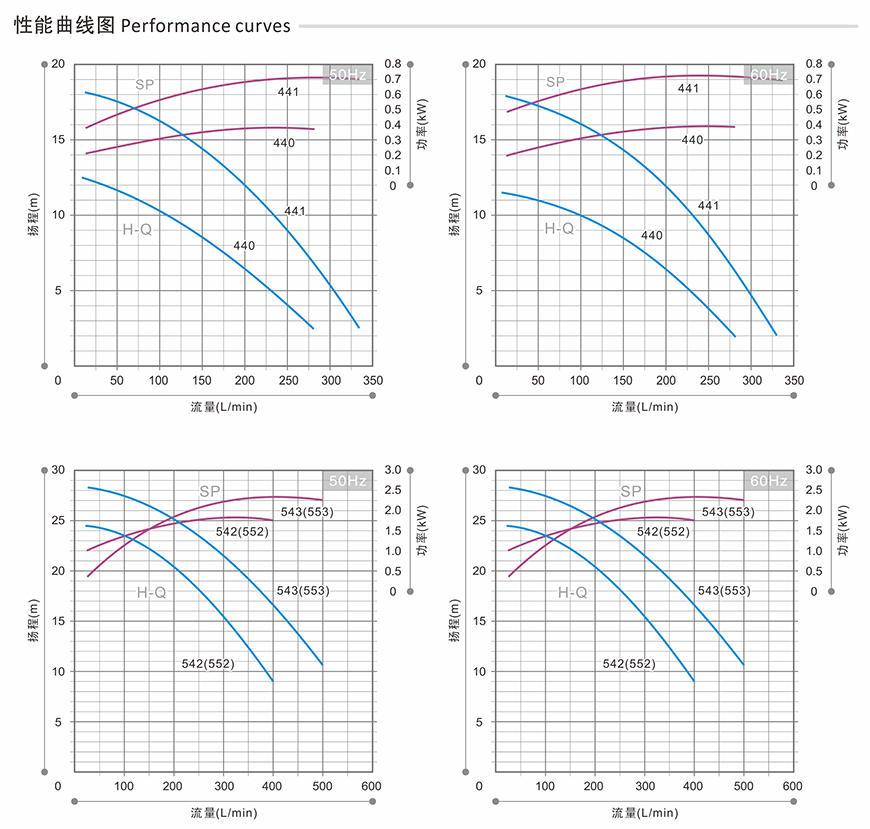

性能曲线表：




规格表：


型号
Model 		入口×出⼝
Inlet×Outlet 		比重极限值
Specific
Qravity 		额定流量
Rated
Capacity
(L/min) 		额定扬程
Rated
Head
(m) 		最大流量
Max.
Capacity
(L/min) 		最高扬程
Max.
Head
(m) 		马达输出功率
Motor
output
(kW)
MDH-440 40A×40A 1.0 150 /150 8.5/8.5 280/280 12.5/11.5 0.37
MDH-441 40A×40A 1.0 200/200 12/12 330/320 18/18.5 0.75
MDH-542 50A×40A 1.2 250/250 19/19 400/400 24/24 1.5
MDH-552 50A×50A 1.2 250/250 19/19 400/400 24/24 1.5
MDH-543 50A×40A 1.0 300/300 22/22 500/500 28/28 2.2
MDH-553 50A×50A 1.0 300/300 22/22 500/500 28/28 2.2
